CCTV檢(jian)測(ce)聲納漂(piao)浮系統采用(yong)聲納成像技術和CCTV視頻檢(jian)測(ce)技術，將水下掃描單(dan)元(yuan)（聲納頭）和水上檢(jian)測(ce)單(dan)元(yuan)（旋轉鏡頭）置(zhi)于管(guan)道(dao)內(nei)部的水面(mian)（滿管(guan)、半管(guan)均可），采用(yong)爬行器(qi)或人工拖(tuo)拽的方式驅動（可滑行、漂(piao)浮）在管(guan)道(dao)內(nei)移動，采用(yong)個人筆記本(ben)電腦或者專用(yong)控制器(qi)作為主控。
市政（工業(ye)）排水(shui)管道、水(shui)利輸(shu)水(shui)管涵
產品簡介
當(dang)管(guan)(guan)(guan)道(dao)處于滿(man)水或1/2滿(man)水狀態，且不(bu)具備(bei)排干條(tiao)件時，采用傳統(tong)的(de)(de)CCTV視頻檢測手段已(yi)無法取(qu)得較好(hao)的(de)(de)檢測效果，而X4H管(guan)(guan)(guan)道(dao)剖面聲(sheng)納成像儀正適用于這類管(guan)(guan)(guan)道(dao)（管(guan)(guan)(guan)徑或斷面尺寸(cun)為6000mm及以下范(fan)圍內(nei)的(de)(de)各(ge)種(zhong)材質的(de)(de)管(guan)(guan)(guan)道(dao)）。
X4H管(guan)道(dao)聲(sheng)納檢測(ce)(ce)系統能夠(gou)對管(guan)道(dao)水(shui)面(mian)以(yi)下較多數結構缺(que)陷（如(ru)變(bian)形、塌(ta)陷、破裂、結垢、支管(guan)暗接等(deng)）和(he)管(guan)道(dao)功能缺(que)陷（如(ru)沉(chen)積、漂浮物(wu)）起到準(zhun)確的(de)檢測(ce)(ce)效果，并可采(cai)用(yong)鼠標工具進行(xing)測(ce)(ce)量分(fen)析(xi)。而CCVT視頻檢測(ce)(ce)則對水(shui)面(mian)以(yi)上的(de)管(guan)道(dao)情況進行(xing)檢測(ce)(ce)。結合PipeSonar和(he)PipeSight進行(xing)管(guan)道(dao)檢測(ce)(ce)數據的(de)成(cheng)像(xiang)顯示、編(bian)輯分(fen)析(xi)、三維建模(mo)和(he)報(bao)告輸出,輸出內容(rong)包(bao)括管(guan)道(dao)的(de)結構性缺(que)陷、沉(chen)積縱斷面(mian)圖(tu)、淤積量計算等(deng)。

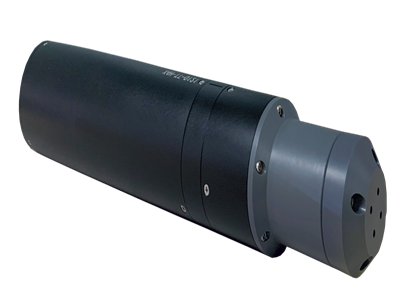

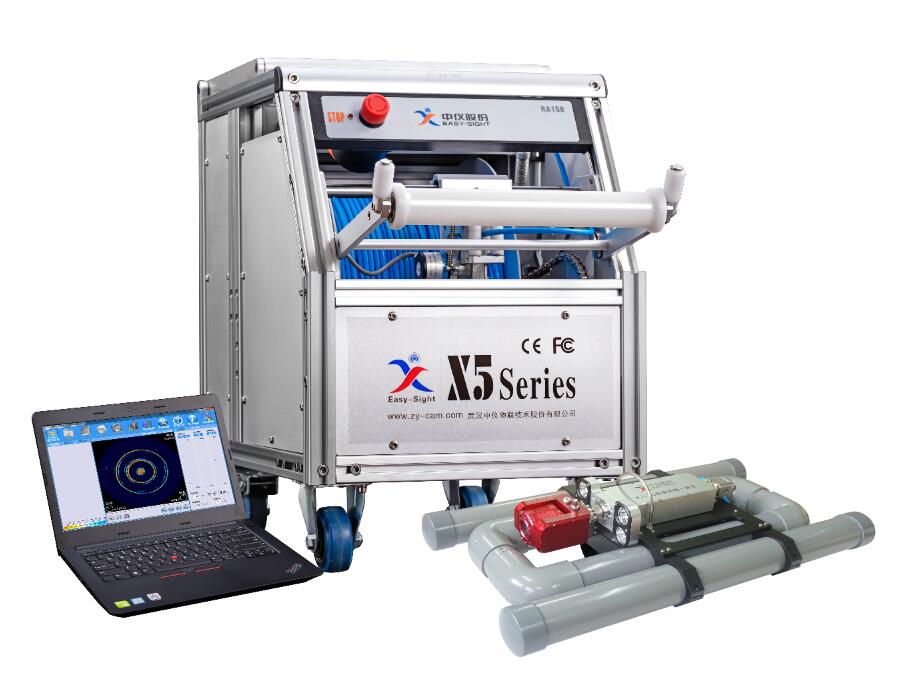

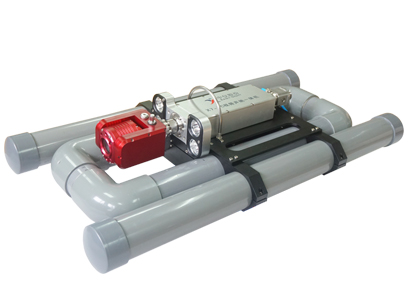

CCTV檢(jian)(jian)測(ce)聲納漂浮系(xi)統由聲納探頭(tou)(tou)、旋轉鏡頭(tou)(tou)、電(dian)纜盤、探頭(tou)(tou)漂浮載體、PipeSonar管(guan)道聲納檢(jian)(jian)測(ce)成像(xiang)(xiang)分析軟件(jian)和PipeSight管(guan)道檢(jian)(jian)測(ce)視頻判讀報告(gao)軟件(jian)幾部分構成。此系(xi)統采用(yong)聲納成像(xiang)(xiang)技(ji)術和CCTV視頻檢(jian)(jian)測(ce)技(ji)術，將水(shui)下(xia)掃描(miao)單元（聲納頭(tou)(tou)）和水(shui)上檢(jian)(jian)測(ce)單元（旋轉鏡頭(tou)(tou)）置于管(guan)道內部的(de)水(shui)面（滿管(guan)、半管(guan)均可），采用(yong)爬行器(qi)或(huo)人(ren)工拖(tuo)拽的(de)方式(shi)驅動(dong)（可滑行、漂浮）在管(guan)道內移(yi)動(dong)，采用(yong)個人(ren)筆(bi)記本電(dian)腦(nao)或(huo)者(zhe)專(zhuan)用(yong)控制器(qi)作為主控。筆(bi)記本電(dian)腦(nao)或(huo)者(zhe)專(zhuan)用(yong)控制器(qi)通過無線（可有線）的(de)方式(shi)與系(xi)統其它部分進行連接(jie)，實時顯示、存(cun)儲檢(jian)(jian)測(ce)數據。
產品特點
1、適用管徑：500mm~6000mm；
2、配線(xian)(xian)長(chang)度(du)(du)：標(biao)配線(xian)(xian)纜長(chang)度(du)(du)120米；
3、全系通用(yong)：與X5H系列機器(qi)人通用(yong)電纜盤、旋轉鏡頭
4、聲納探頭范圍(wei)分辨率（0.125m范圍(wei)）：0.5mm；
5、主(zhu)(zhu)機(ji)配(pei)置(zhi)：采用筆記本(ben)電腦做為主(zhu)(zhu)機(ji)，內置(zhi)PIPECCTV視頻采集軟件(jian)和PIPESONAR聲納成像(xiang)分析報(bao)告軟件(jian)；
技能指標
多視圖(tu)聯動展示(shi)
橫(heng)截面(mian)輪(lun)廓圖(tu)、內壁全景展開色(se)溫圖(tu)、三維模(mo)型(xing)漫游視頻聯動顯示，以便(bian)觀察分析；
現(xian)場判讀
提供缺陷(xian)判(pan)讀(du)功能，可將管壁(bi)橫斷面圖中的某一幀指定為缺陷(xian)幀，并設(she)置缺陷(xian)名稱、級(ji)別、時鐘表示、備注信息等；
配套軟(ruan)件(jian)
配有PipeCCTV管道檢測(ce)評(ping)估報告軟件(jian)，可(ke)對機器人進行(xing)(xing)控制(zhi)操作，視頻監控錄像，現場(chang)填寫檢測(ce)記錄并(bing)截圖判讀(du)，自(zi)動評(ping)估計算并(bing)輸出行(xing)(xing)符合行(xing)(xing)業標準及地(di)方標準的檢測(ce)評(ping)估報告；
配(pei)有PipeSonar管(guan)道聲納(na)成像(xiang)分析(xi)報告軟件，安裝于(yu)電腦上，并通過(guo)WIFI線(xian)與電纜(lan)盤(pan)連接，用于(yu)在檢測過(guo)程中實時顯示和采集檢測圖像(xiang)，并可(ke)進行輪(lun)廓提取，判讀分析(xi)，三維重建和報告輸(shu)出；
